Hướng Dẫn Sửa Main Board Và Nguồn Máy Chiếu InFocus LP435Z

Bảng xử lý ánh sáng kỹ thuật số (DLP) là phần chuyển đổi đầu vào video từ nguồn bên ngoài (như máy tính) sang định dạng mà máy chiếu có thể hiển thị. Nếu bảng này bị hư hỏng hoặc bị lỗi, máy chiếu có thể xảy ra các sự cố chiếu hình ảnh không thể sửa bằng cách vệ sinh ống kính hoặc thay thế đèn.

Sửa Main Board DLP

Bước 1: Mở vỏ ngoài

Đặt máy chiếu lên lưng (các nút bấm xuống) với ống kính hướng ra xa bạn.
Tháo hai ốc 84mm ở góc trên bên trái và bên phải của máy chiếu bằng tuốc nơ vít.
Tháo ba vít 8.5mm còn lại bằng tuốc nơ vít.

Mở bên ngoài máy chiếu InFocus LP435Z — Bước 1

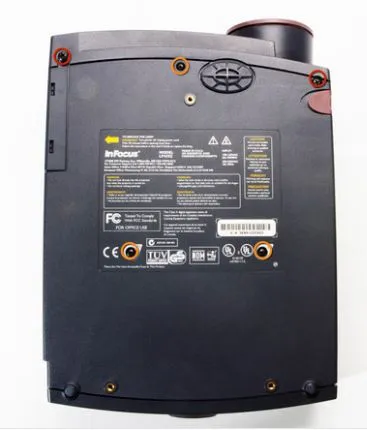

Tiếp tục mở bên ngoài — Tiếp tục tháo vít mở bên ngoài

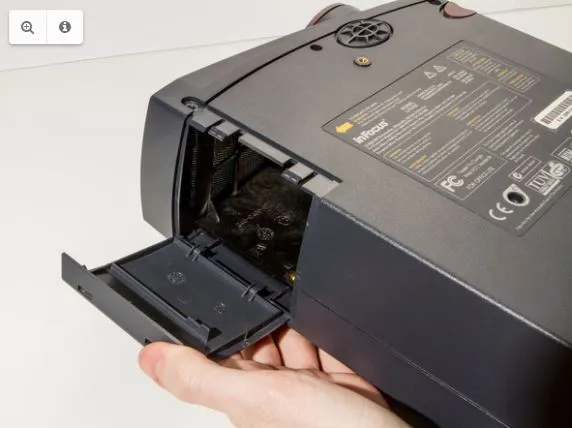

Bước 2: Tháo nắp đèn

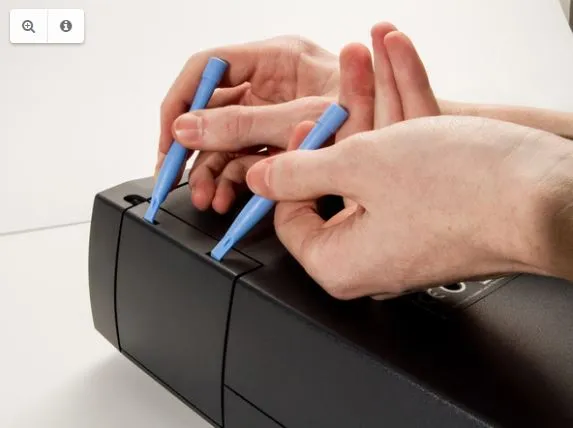

Sử dụng các dụng cụ mở nhựa để ấn các clip giữ nắp đèn tại chỗ và tháo nó ra.

Lưu ý: Không có cụm đèn nào trong máy chiếu được sử dụng trong hướng dẫn này, máy chiếu của bạn có thể xuất hiện khác.

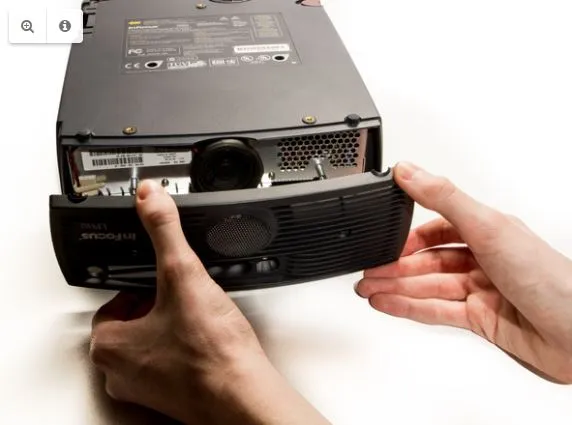

Bước 3: Tháo tấm vỏ phía sau

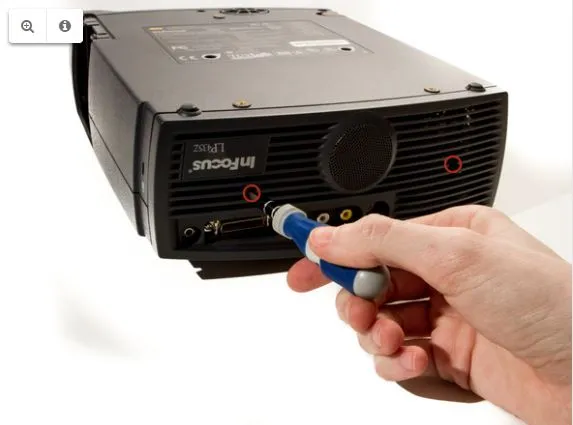

Tháo hai vít 8.5mm giữ tấm vỏ phía sau vào máy chiếu bằng tuốc nơ vít.

Kéo tấm phía sau thẳng ra và đặt nó sang một bên.

Bước 4: Tháo tấm vỏ phía trước

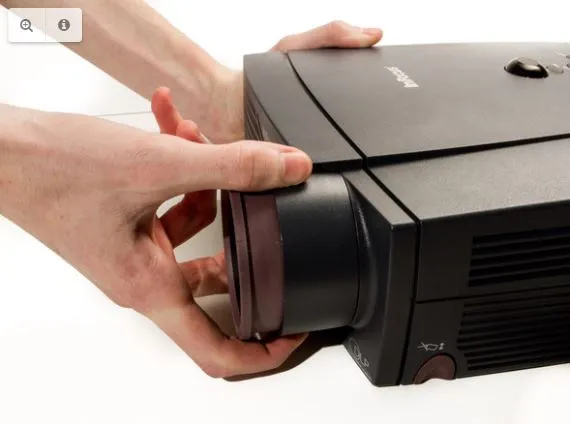

Lật máy chiếu lên và quay lại để ống kính hướng về phía bạn

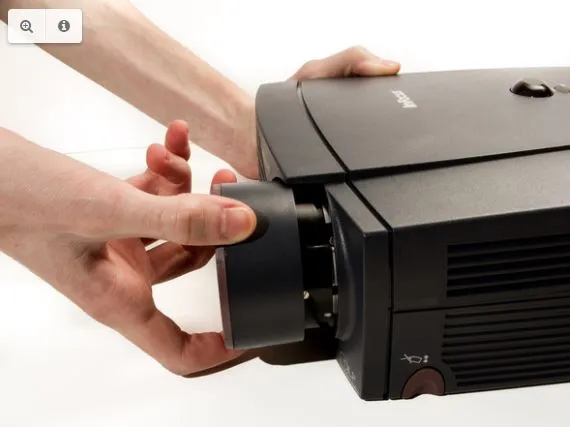

Xoay vòng điều chỉnh zoom màu xám theo chiều kim đồng hồ, mở rộng ống kính ra hết cỡ

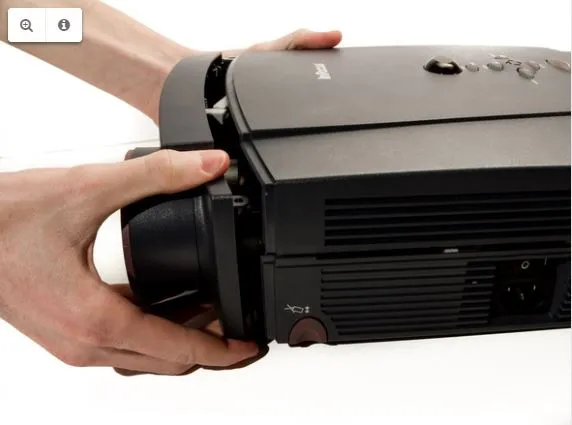

Trượt tấm vỏ phía trước về phía vòng điều chỉnh zoom

Tấm mặt trước sẽ không tháo hết do vòng điều chỉnh zoom cản trở. Nó chỉ trượt về phía trước một chút.

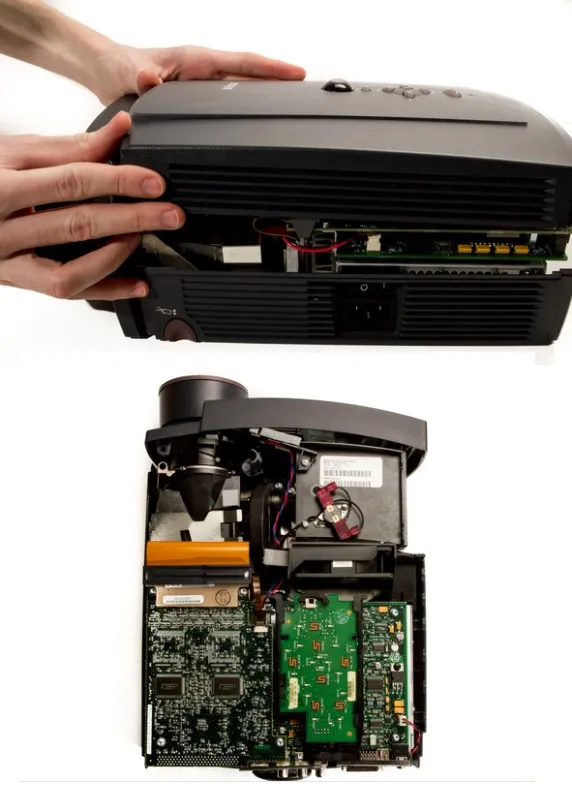

Bước 5: Nhấc tấm vỏ đầu

Bước 6: Tháo Main Board DLP

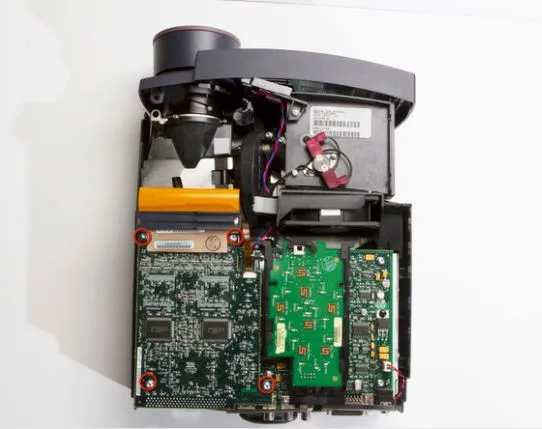

Tháo ốc vít main board DLP — Tháo bốn ốc vít T10 Torx 8,5mm đang giữ bảng DLP tại chỗ

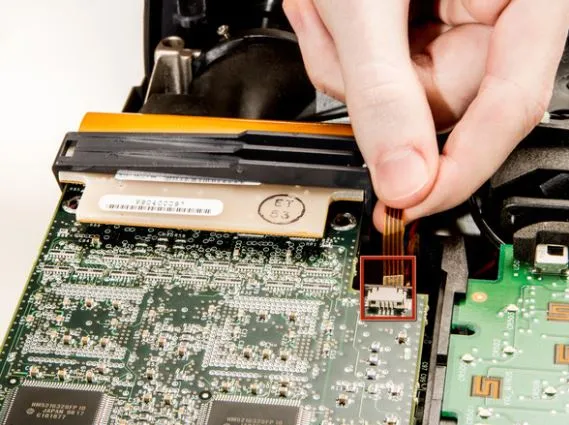

Bước 7: Rút cáp ribbon

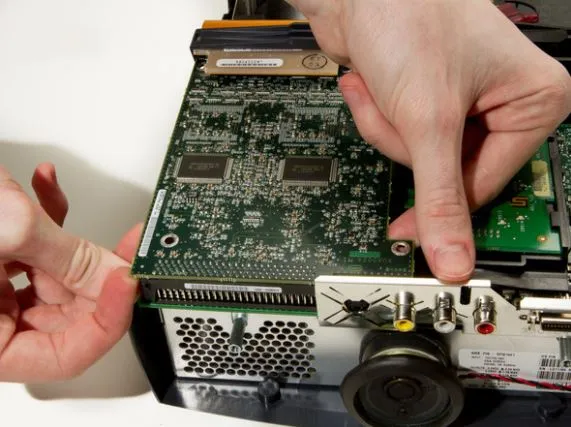

Bước 8: Tháo bo mạch DLP

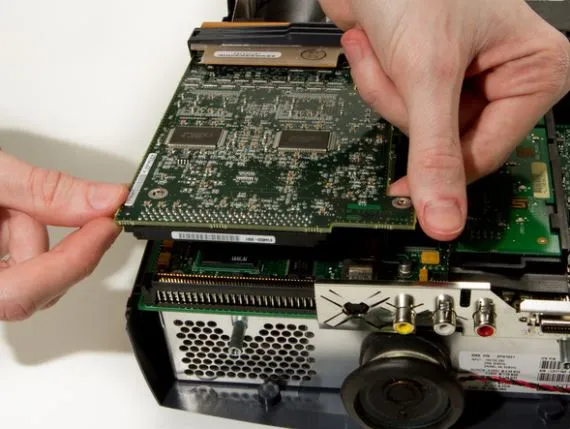

Nâng nhẹ bo mạch DLP — Nâng lên nhẹ nhàng, lắc lư từ trái sang phải nếu cần

Lưu ý: Cáp ribbon ở phía bên kia của bảng có thể bị vỡ nếu kéo quá mạnh.

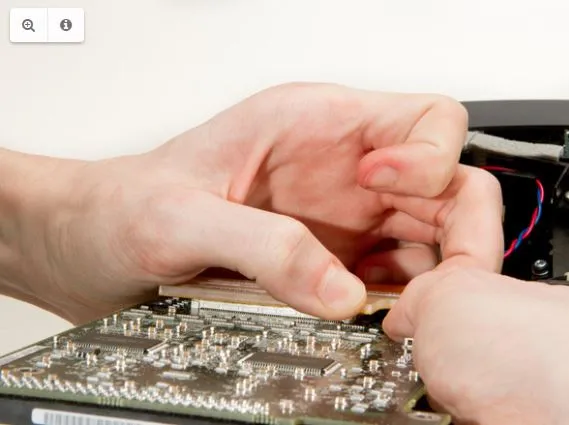

Bước 9: Tháo đầu nối cáp băng

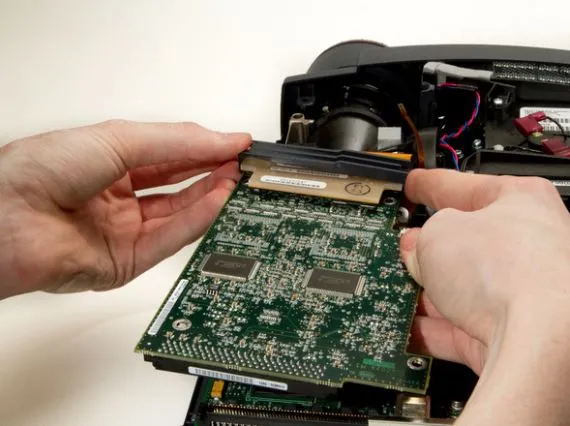

Tháo kẹp giữ nhựa màu đen bằng cách kéo ra khỏi cạnh trái

Lưu ý: Sử dụng quá nhiều lực có thể làm hỏng đầu nối.

Sửa Chữa, Thay Thế Board Nguồn InFocus

Nguồn cung cấp là bộ phận biến đổi dòng điện xoay chiều từ ổ cắm tường thành dòng điện hạ thế trực tiếp mà máy chiếu có thể sử dụng. Có nhiều thiết bị điện tử nhạy cảm trong nguồn điện, sự tăng điện hoặc các vấn đề về điện có thể làm hỏng tụ điện và các thành phần tinh vi khác, phá vỡ nguồn điện và ngăn máy chiếu bật.

Nguồn điện trong máy chiếu này có vỏ bọc mà loa và quạt chính được gắn vào. Đế của vỏ bọc có nguồn điện kèm theo có thể được tháo ra và thay thế.

Để thay thế board nguồn, các bạn thực hiện các bước 1–5 ở phần sửa main board phía trên, sau đó tiếp tục như sau:

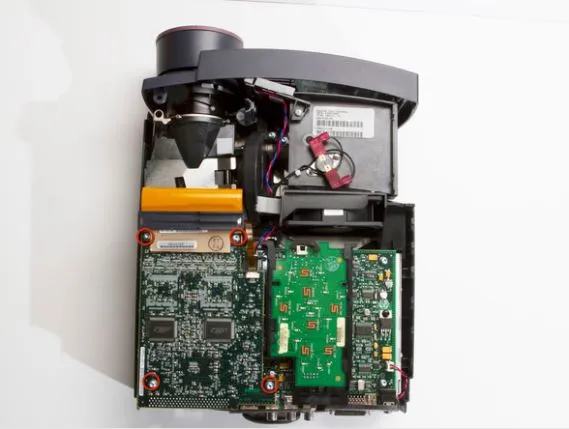

Bước 1: Tháo bảng DLP để tiếp cận nguồn
